W1209

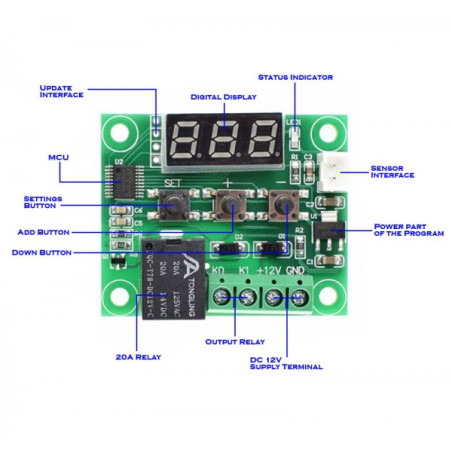

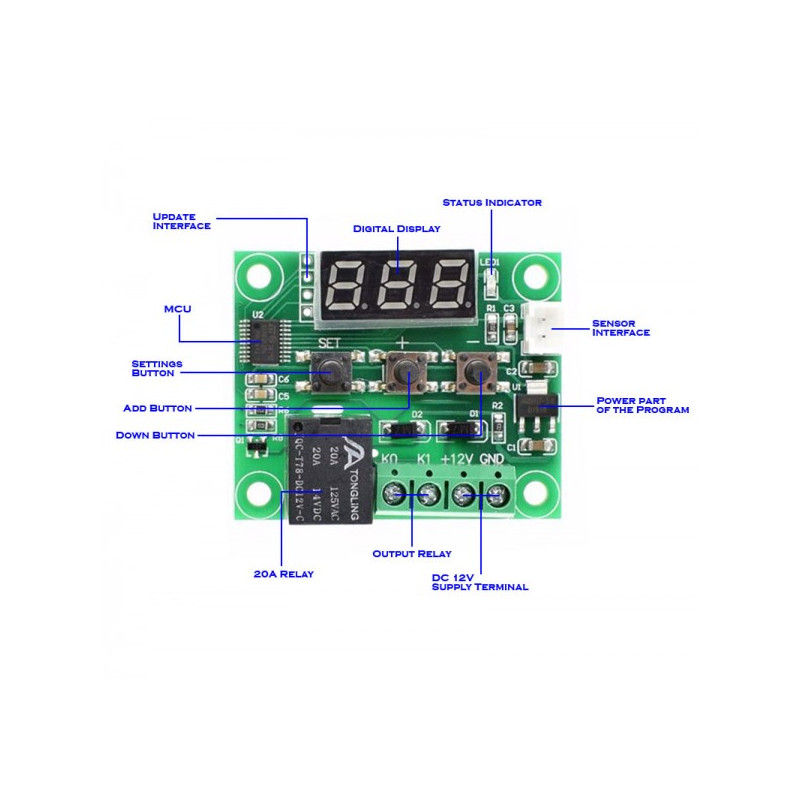

El control digital de temperatura XH-W1209 consta de 3 botones los cuales están etiquetados con “SET”, “+”, “–” respectivamente. Si se pulsa “SET” durante más de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0”, “P1”, “P2“, “P3“, “P4“, “P5“, “P6“). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador. Si se presionan los botones + – durante 5 segundos el control se reiniciará y quedaran preestablecidos los valores por default.

Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo desplegará la temperatura actual.

- PO (Refrigeración/Calefacción). Con este parámetro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H).

- P1 (Histéresis). En esta función definimos el rango en el que estará oscilando el relevador. Por ejemplo, si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces el relevador se desactivará en 31°C (30 + 1). El relevador se activará de nuevo cuando la temperatura descienda de 30°C.

- P2 (Límite superior). Establece el límite máximo de temperatura (110°C).

- P3 (Límite inferior). Establece el limite mínimo de temperatura (-50°C).

- P4 (Calibración). Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se está midiendo, permite hacer el ajuste en saltos de 0.1°C.

- P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relevador se desactive.

- P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se estableció en P6, se encuentra apagada (OFF) por default.

- P7 Interruptor de bloqueo de datos.

- P8 Restaurar configuraciones de fábrica

ESPECIFICACIONES

- Rango de control: -50 110 °C
- Resolución: 0,1 °C
- Precisión de la medición: 0,1 °C
- Precisión de control: 0,1°C
- Histéresis: 0,1 °C
- Frecuencia de actualización: 0.5 S
- Voltaje de entrada: DC 12V
- Sensor: NTC (10K 0.5%)
- Sensor a prueba de agua Humedad: 20% - 85% Tamaño: 48 x 40 mm

COMO USAR:


Conectar la alimentación 12V en los pines +12v y GND.
Conectar un polo de la carga en los pines K0 y K1, el otro polo pasa directo de la alimentación a la carga.
Conectar la sonda de medida en conector J3.

Al encender el display muestra la lectura actual, presiona el boton SET y posteriormente el botón + o - para ajustar la temperatura deseada de setpoint (límite superior cuando trabaja en modo incubador, o límite inferior cuando trabaja en modo enfriador), presiona el botón SET para confirmar.

LED indicador, el led se enciende cuando se activa el relay, se apaga cuando se desactiva el relay.

El display muestra LLL cuando el sensor está abierto, muestra --- cuando la temperatura esta fuera de rango.

CAMBIO DE PARAMETROS

Presionar el botón SET por 5 segundos para entrar a configuración, el display muestra P0, con los botones + y - cambias el menú y valores.

CODIGO / DESCRIPCION / VALOR DEFAULT

P0: Calentador(H) /enfriador(C) <> C (este parámetro le indicas si trabaja como incubador(H) o enfriador(C))

P1: Histéresis 0.1-30 <> 2 (este parámetro estableces el límite superior, o sea cuantos grados °C abajo del setpoint hace el corte cuando trabaja en modo incubador; o estableces el límite inferior o sea cuantos grados °C arriba del setpoint hace el corte cuando trabaja en modo enfriador)

P2: limite alto de ajuste permitido 110 <>110 (este parámetro le indicas el límite de la temperatura máxima que se puede programar en el control) OJO: NO ES LIMITE SUPERIOR DE TEMPERATURA DESEADO PARA LA CAMARA.

P3: limite bajo de ajuste permitido -50 <> -50 (este parámetro le indicas el límite de la temperatura mínima que se puede programar en el control) OJO: NO ES LIMITE INFERIOR DE TEMPERATURA DESEADO PARA LA CAMARA

P4: corrección temperatura -7-7 <> 0 (este parámetro le indicas los grados de corrección debido a factores externos de temperatura o discrepancia con otro medidor)

P5: Delay de inicio 0-600 segundos <>0 (este parámetro le indicas el tiempo de retraso para que el relay se active cuando la temperatura hace el corte en el límite inferior programado cuando trabaja en modo incubador; o es el tiempo de retraso para que el relay se active cuando la temperatura hace el corte en el límite superior programado cuando trabaja en modo enfriador)

P6: buzzer on/off (no aplica para este modelo)

P7: Alarma alta temperatura ON (0-110)-OFF <> OFF (este parámetro le indicas la temperatura máxima de seguridad)

P8: Restaurar parametros de fabrica, Cuando cambias a letra "H" el control restaura los parametros a configuracion de fabrica. (si cambias este parámetro tienes que volver a configurar todos los parámetros anteriores a los valores que deseas programar el control)
