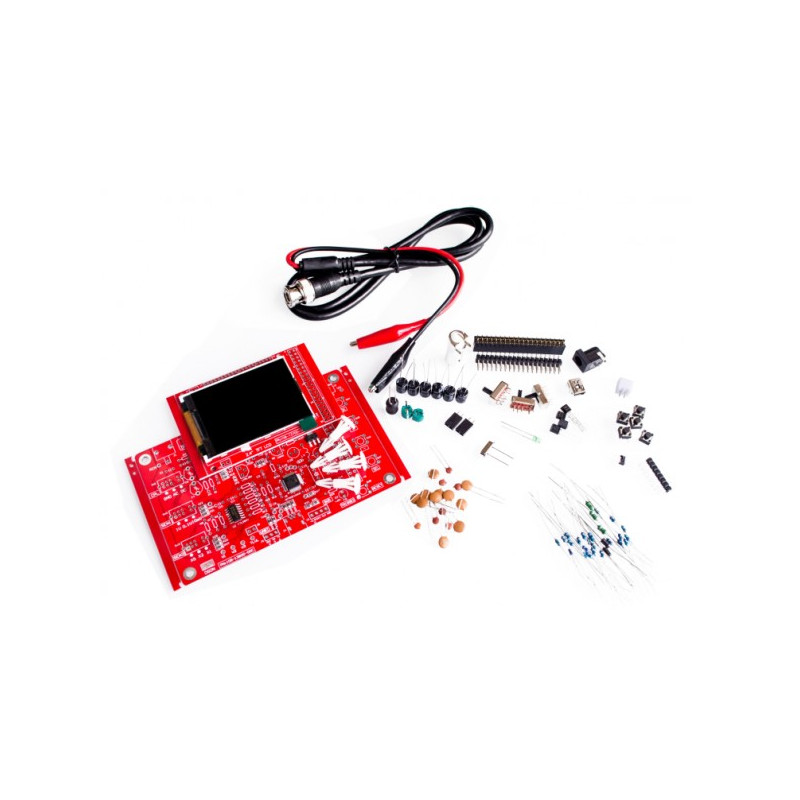

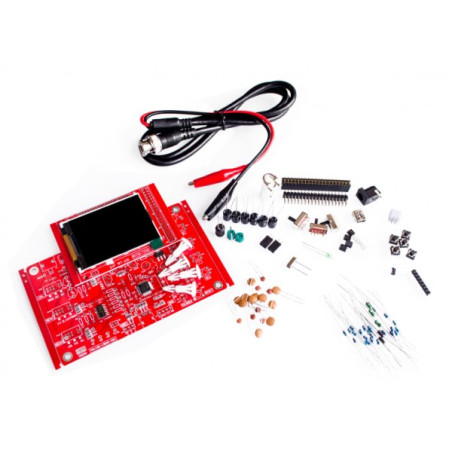

DSO138

Este es un kit DIY, necesita tener cierta actividad y capacidad electrónica básica, debido a los diferentes niveles de habilidad y técnica, NO PODEMOS GARANTIZAR que todos puedan obtener el DIY éxito.

Descripción:

Tamaño de la PCB: 117 x 76mm
Tamaño de la pantalla: 52 x 40mm
Tensión de alimentación: DC 9V

Características de los indicadores:

Velocidad máxima de muestreo en tiempo real: 1Msps
Precisión: 12Bit
Profundidad del búfer de muestreo: 1024 bytes
Ancho de banda analógico: 0 - 200 KHz
Sensibilidad vertical: 10mV / Div - 5V / Div (forma progresiva 1-2-5)
Desplazamiento vertical ajustable, y con instrucciones
Impedancia de entrada: 1M?
Tensión de entrada máxima: 50Vpp (sonda 1: 1), 400Vpp (sonda 10: 1)
Modos de acoplamiento: DC / AC / GND
El rango de base de tiempo horizontal: 10?s / Div - 50s / Div (1-2-5 modo progresivo)
Con el modo automático, regular y de un solo disparo, fácil de capturar la forma de onda momento
Disparador de flanco ascendente o descendente disponible
Posición de nivel de disparo ajustable, y con instrucciones
Observable forma de onda anterior del disparador (retardo negativo)
Puede congelar en cualquier momento la visualización de la forma de onda (función HOLD)
Viene fuente de la señal de la prueba de la onda cuadrada 1Hz /3.3V

Kit con procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla de color de 2,4 pulgadas TFT se puede utilizar como placa de desarrollo de prueba ARM.
Fuente disponible, las personas capaces pueden ser de desarrollo secundario sobre la base de la suite, por ejemplo, se puede cambiar a Millivoltmeter, data loggers, y así sucesivamente (no proporcionamos ningún soporte técnico sobre eso).
El circuito es simple y el kit es económico
