K339

Parametros del producto:

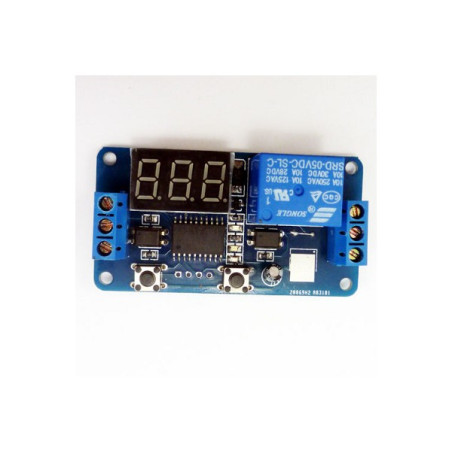

En este Timer se configura el tiempo que se mantendra activa (ON) la salida del relevador, y mediante la señal de Disparo (IN) se inicia el temporizador, en cuanto termine la cuenta configurada, el modulo entra a un estado de espera, para recibir nuevamente la señal IN para volver a activar el relevador.

Caracteristicas:
Voltaje de Funcionamiento: 10-16v
Configuración: 0-99.9 segundos, 0-999 segundo, ó 0-999 minutos.

Instrucciones de Configuración:

Ajuste tiempo de encendido: El primer paso es establecer el tiempo de encendido del relay.
1.- Pulse K1 para ir cambiando la posicion del digito a configurar
y luego pulse K2 para cambiar el dígito de 0 a 9.

Después de que los leds de 7 segmentos digitales no parpadeen,
pulse K2 para cambiar la posición del punto decimal.
El intervalo de tiempo varía según la posición del punto decimal:

XXX. - Rango de tiempo: 0 ~ 999 minutos
XX.X - Rango de tiempo: 0 ~ 99,9 segundos
XXX - Rango de tiempo: 0 ~ 999 segundos

Con eso lograra configurar el tiempo del modulo.

Para activar el modulo solo debe de mandar voltaje en el pin "IN" en cuanto se reciba el pulso se iniciara el conteo, una vez que termine el temporizador el modulo se pondra en un estado de espera para recibir el siguiente pulso de control.
